Kao iskusan dobavljač dijelova servo ventila, iz prve sam ruke svjedočio kritičnoj ulozi koju ove komponente imaju u raznim industrijskim primjenama. Servo ventili su precizni uređaji koji kontroliraju protok i tlak tekućina u hidrauličkim sustavima, a njihovi parametri rada su od najveće važnosti. U ovom blogu zadubit ću se u ključne parametre performansi dijelova servo ventila, pružajući uvide inženjerima, tehničarima i svima koje zanimaju hidraulični sustavi.
Brzina protoka
Brzina protoka jedan je od najosnovnijih parametara izvedbe dijelova servo ventila. Odnosi se na volumen tekućine koja prolazi kroz ventil po jedinici vremena, obično se mjeri u litrama po minuti (L/min) ili galonima po minuti (GPM). Brzina protoka servo ventila određena je nekoliko čimbenika, uključujući veličinu otvora ventila, razliku tlaka na ventilu i viskoznost tekućine.
Veći protok omogućuje brži odziv sustava i veću izlaznu snagu. Međutim, također zahtijeva veću veličinu ventila i više energije za rad. Prilikom odabira dijelova servo ventila, ključno je odabrati ventil s protokom koji odgovara zahtjevima hidrauličkog sustava. To osigurava optimalne performanse i učinkovitost.
Nazivni tlak
Nazivni tlak servo ventila označava maksimalni tlak koji ventil može izdržati bez kvara. Obično se mjeri u funtama po kvadratnom inču (PSI) ili megapaskalima (MPa). Oznaka tlaka određena je dizajnom i materijalima ventila, kao i procesom proizvodnje.
U hidrauličkim sustavima često su potrebni visoki tlakovi za stvaranje potrebne sile za pokretanje cilindara ili motora. Stoga je bitno odabrati dijelove servo ventila s nazivnim tlakom koji premašuje maksimalni radni tlak sustava. To osigurava sigurnosnu marginu i osigurava pouzdanost i dugovječnost ventila.
Vrijeme odziva
Vrijeme odziva je kritični parametar performansi koji mjeri koliko brzo servo ventil može promijeniti svoj izlaz kao odgovor na kontrolni signal. Obično se izražava u milisekundama (ms). Brzo vrijeme odziva bitno je za aplikacije koje zahtijevaju preciznu kontrolu i brzu reakciju sustava, kao što su robotika, zrakoplovstvo i industrijska automatizacija.
Na vrijeme odziva servo ventila utječe nekoliko čimbenika, uključujući dizajn ventila, tip korištenog aktuatora i karakteristike upravljačkog sustava. Kako bi se postiglo brzo vrijeme odziva, dijelovi servo ventila često su dizajnirani s niskom inercijom i velikom krutošću. Dodatno, napredni kontrolni algoritmi mogu se koristiti za optimizaciju performansi ventila.
Histereza
Histereza je fenomen koji se javlja kada izlaz servo ventila ne slijedi isti put tijekom faza povećanja i pada ulaznog signala. Obično se izražava kao postotak ukupnog izlaza. Histereza može uzrokovati pogreške u kontroli hidrauličkih sustava, što dovodi do smanjene točnosti i performansi.
Na količinu histereze u servo ventilu utječe nekoliko čimbenika, uključujući trenje između pokretnih dijelova, elastičnost materijala i magnetska svojstva aktuatora. Kako bi se smanjila histereza, dijelovi servo ventila često su dizajnirani od materijala s niskim trenjem i preciznim proizvodnim tolerancijama. Dodatno, napredne tehnike upravljanja mogu se koristiti za kompenzaciju histereze.
Linearnost
Linearnost se odnosi na odnos između ulaznog signala i izlaza servo ventila. Linearni servo ventil ima konstantno pojačanje, što znači da se izlaz mijenja proporcionalno ulaznom signalu. Linearnost je važna za aplikacije koje zahtijevaju točnu kontrolu i predvidljive performanse.
Na linearnost servo ventila utječe nekoliko čimbenika, uključujući dizajn ventila, karakteristike aktuatora i svojstva tekućine. Kako bi se postigla visoka linearnost, dijelovi servo ventila često su dizajnirani s pažljivo kalibriranim otvorima i precizno obrađenim komponentama. Dodatno, napredni kontrolni algoritmi mogu se koristiti za ispravljanje bilo koje nelinearnosti u radu ventila.
Nulto curenje
Nulto curenje je količina tekućine koja curi kroz servo ventil kada je ulazni signal u nultom položaju (tj. kada bi ventil trebao biti zatvoren). Obično se mjeri u mililitrima po minuti (mL/min) ili kubičnim inčima po minuti (in³/min). Nulto curenje može uzrokovati gubitke energije, nestabilnost sustava i smanjenu točnost.
Na nulto propuštanje servo ventila utječe nekoliko čimbenika, uključujući dizajn ventila, kvalitetu brtvi i proizvodne tolerancije. Kako bi se smanjilo nulto curenje, dijelovi servo ventila često su dizajnirani s malim zazorima i visokokvalitetnim brtvama. Osim toga, redovito održavanje i pregled mogu pomoći da se osigura da ventil radi unutar prihvatljivih granica.
Rezolucija
Razlučivost se odnosi na najmanju promjenu u ulaznom signalu koju servo ventil može detektirati i na koju može reagirati. Obično se izražava kao postotak punog unosa. Servo ventil visoke rezolucije može pružiti precizniju kontrolu i finija podešavanja u hidrauličkom sustavu.
Na rezoluciju servo ventila utječe nekoliko čimbenika, uključujući osjetljivost aktuatora, razinu buke u sustavu upravljanja i preciznost procesa proizvodnje. Kako bi se postigla visoka razlučivost, dijelovi servo ventila često su dizajnirani s visokoosjetljivim aktuatorima i tihom upravljačkom elektronikom. Dodatno, napredne tehnike obrade signala mogu se koristiti za poboljšanje razlučivosti ventila.
Raspon temperature
Raspon temperature servo ventila označava minimalne i maksimalne temperature pri kojima ventil može raditi sigurno i pouzdano. Obično se navodi u stupnjevima Celzija (°C) ili Fahrenheita (°F). Raspon temperature određen je materijalima koji se koriste u konstrukciji ventila, kao i dizajnom i izvedbom pogona.
U nekim primjenama servo ventili mogu biti izloženi ekstremnim temperaturama, kao što je u zrakoplovnom ili automobilskom okruženju. Stoga je važno odabrati dijelove servo ventila s temperaturnim rasponom koji odgovara radnim uvjetima sustava. To osigurava da će ventil ispravno raditi i održati svoju učinkovitost u širokom rasponu temperatura.
Trajnost i pouzdanost
Trajnost i pouzdanost ključni su parametri izvedbe za dijelove servo ventila, posebno u industrijskim primjenama gdje je potreban kontinuirani rad. Izdržljiv i pouzdan servo ventil može smanjiti vrijeme zastoja, troškove održavanja i rizik od kvarova sustava.
Na trajnost i pouzdanost servo ventila utječe nekoliko čimbenika, uključujući kvalitetu materijala, proizvodni proces i dizajn ventila. Kako bi se osigurala visoka izdržljivost i pouzdanost, dijelovi servo ventila često se izrađuju od materijala visoke čvrstoće i podvrgavaju se rigoroznim ispitivanjima i postupcima kontrole kvalitete. Osim toga, pravilna ugradnja, održavanje i rad mogu pomoći u produljenju vijeka trajanja ventila.
Primjena dijelova servo ventila
Dijelovi servo ventila koriste se u širokom rasponu primjena, uključujući:
- Industrijska automatizacija:Servo ventili koriste se za kontrolu kretanja robota, transportera i druge automatizirane opreme. Omogućuju preciznu kontrolu i rad velike brzine, omogućujući učinkovite i točne proizvodne procese.
- Aerospace:U zrakoplovnoj industriji servo ventili se koriste u sustavima upravljanja letom, aktuatorima stajnog trapa i sustavima upravljanja motorom. Moraju moći pouzdano raditi u ekstremnim uvjetima, kao što su velike nadmorske visine, niske temperature i jake vibracije.
- Automobili:Servo ventili se koriste u automobilskim aplikacijama, kao što su sustavi servo upravljanja, sustavi aktivnog ovjesa i sustavi upravljanja motorom. Pomažu u poboljšanju performansi, sigurnosti i učinkovitosti goriva vozila.
- marinac:U pomorskoj industriji, servo ventili se koriste u sustavima za upravljanje brodom, vitlima i drugoj hidrauličkoj opremi. Moraju biti u stanju izdržati surovo morsko okruženje, uključujući koroziju u slanoj vodi i visoku vlažnost.
Zaključak
U zaključku, parametri izvedbe dijelova servo ventila ključni su za osiguravanje optimalne izvedbe i pouzdanosti hidrauličkih sustava. Prilikom odabira dijelova servo ventila važno je uzeti u obzir čimbenike kao što su protok, nazivni tlak, vrijeme odziva, histereza, linearnost, nulto curenje, razlučivost, temperaturni raspon i trajnost. Odabirom visokokvalitetnih dijelova servo ventila koji zadovoljavaju specifične zahtjeve vaše primjene, možete postići preciznu kontrolu, visoku učinkovitost i dugoročnu pouzdanost.

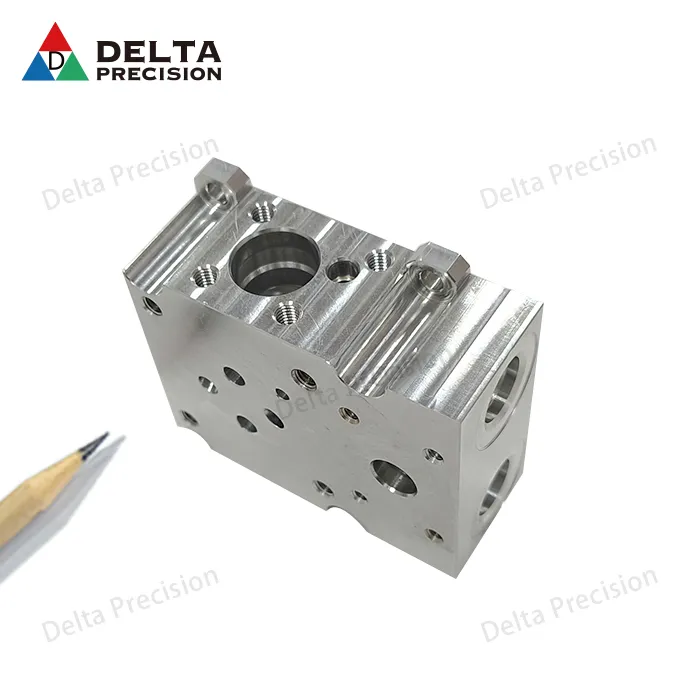

Ako ste na tržištu za dijelovima servo ventila, pozivam vas da istražite našu široku ponudu proizvoda. Nudimo širok izborTijelo ventila,Komponente za obradu ventila, iTokareni dijelovi ventilakoji su dizajnirani da zadovolje najviše standarde kvalitete i izvedbe. Naš tim stručnjaka na raspolaganju vam je da vam pomogne u odabiru pravih dijelova za vašu primjenu te da vam pruži tehničku podršku i savjet. Kontaktirajte nas danas kako bismo razgovarali o vašim zahtjevima i započeli pregovore o nabavi.
Reference
- "Hidraulički upravljački sustavi" F. Manringa
- "Fluid Power Engineering" W. Palm III
- "Servo ventili i njihova primjena" R. Merritta
